Tuto 04 : J’affiche des dessins sur le panneau LEDs de la carte micro:bit (Robot Geek Junior)

FACILE
MOYEN
DIFFICILE
EXPERT
Geek Junior - Le webmag des ados connectés. Apps, jeux vidéos
Pourquoi ce tutoriel ?

Tu as très certainement remarqué que la carte de programmation micro:bit est pourvue d’une matrice 25 LEDs rouge. Cela va te permettre de pouvoir faire s’afficher des petits dessins.

robot n4

1

Au fait, c’est quoi
une carte micro:bit ?

La carte BBC micro:bit est une carte microcontrôleur qui a été conçue – notamment par la BBC – dans un objectif pédagogique. Elle se programme à l’aide de différentes interfaces et différents langages, permettant à des élèves de tous niveaux d’aborder la robotique et d’interagir avec le monde réel.

En ce qui est de ses dimensions, la carte micro:bit mesure 4 × 5 cm et elle contient 25 LED programmables dont la fonction est d’afficher des textes, des chiffres et des images. Elle comporte aussi :

  • deux boutons A et B programmables,
  • un bouton de réinitialisation,
  • des capteurs de lumière et de température,
  • des capteurs de mouvements (accéléromètre et boussole),
  • des broches de connexion.

Les programmes se transfèrent dans la carte depuis un ordinateur à l’aide d’un câble USB connecté au port micro-USB ou sans-fil par Bluetooth. Une liaison radio est également disponible pour faire communiquer plusieurs cartes micro:bit entre elles. L’alimentation se fait par le port micro-USB lorsqu’il est connecté à un ordinateur ou à l’aide de piles.

Bref, une carte micro:bit est capable de faire beaucoup de choses !

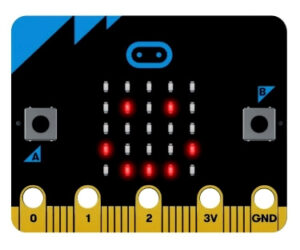

activite robot 4 1

2

Afficher un cœur sur la carte

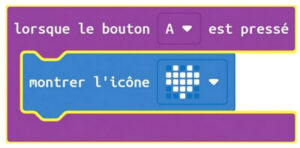

Tu vas devoir programmer l’affichage d’un cœur après avoir appuyé sur le bouton A.

activite robot 4 2 1

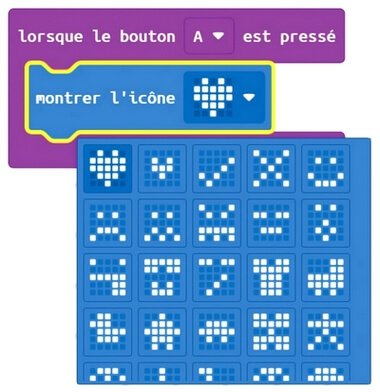

Tu découvres d’ailleurs que MakeCode te propose de nombreuses formes différentes.

activite robot 4 2 2

Dans l’interface MakeCode, réalise ce programme, télécharge-le dans la carte et observe le résultat. Plutôt sympa, non? Problème: le cœur ne disparait pas. À toi de trouver une solution afin d’effacer l’écran lorsque le bouton B est pressé.

Tu n’y arrives pas ?
Pas de panique, utilise le fichier exemple « robot_geek_tuto4_1.hex » que tu peux télécharger depuis cette adresse: https://bit.ly/robotgeekjunior.

3

Et si tu faisais battre le cœur de ton robot ?

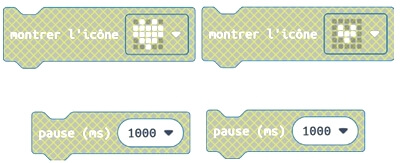

Un cœur qui bat, c’est mieux ! Modifie le programme précédent à l’aide des blocs de programmation qui suivent :

activite robot 4 3 1

Tu devras faire en sorte de symboliser un battement de cœur lors de l’appui sur le bouton A. Si tu n’y arrives pas, voici un fichier solution à télécharger toujours à la même adresse comme à l’étape précédente : « robot_geek_tuto4_2_1.hex ».

Que remarques-tu?
Essaie d’insérer cette instruction au bon endroit ou bien utilise le fichier solution : « robot_geek_tuto4_2_2.hex ».

Avec la commande boucle :

activite robot 4 3 2

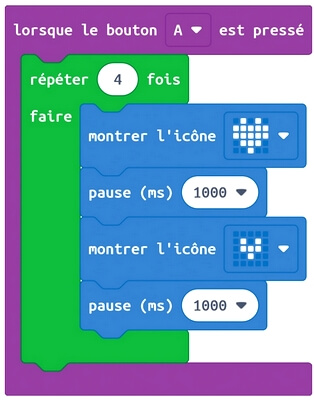

Cela devrait donner cela :

activite robot 4 3 3

4

Encore plus fort avec la matrice LEDs

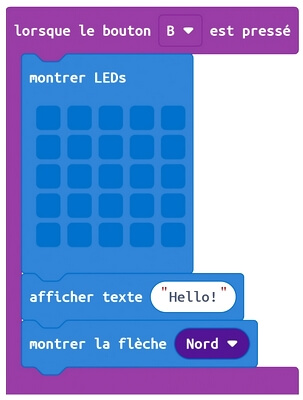

Maintenant que tu as appris les bases de l’affichage sur la matrice Dels, tu peux essayer les 3 blocs suivant:

activite robot 4 4 1

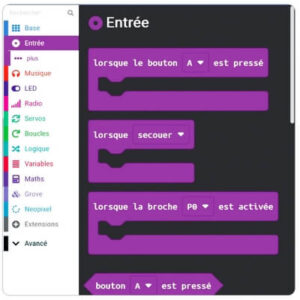

A toi de combiner tous ces blocs en les affectant aux boutons « A » « B » « A+B » « logo ». Tu trouveras les blocs de commande dans « Entrée ».

activite robot 4 4 2

Un programme d’exemple est à télécharger « robot_geek_tuto4_3.hex » depuis cette adresse : https://bit.ly/robotgeekjunior.

  • Tous les fichiers pour tous les tutoriels de ce cahier d’activités sont disponibles au téléchargement à cette adresse : https://bit.ly/robotgeekjunior.
